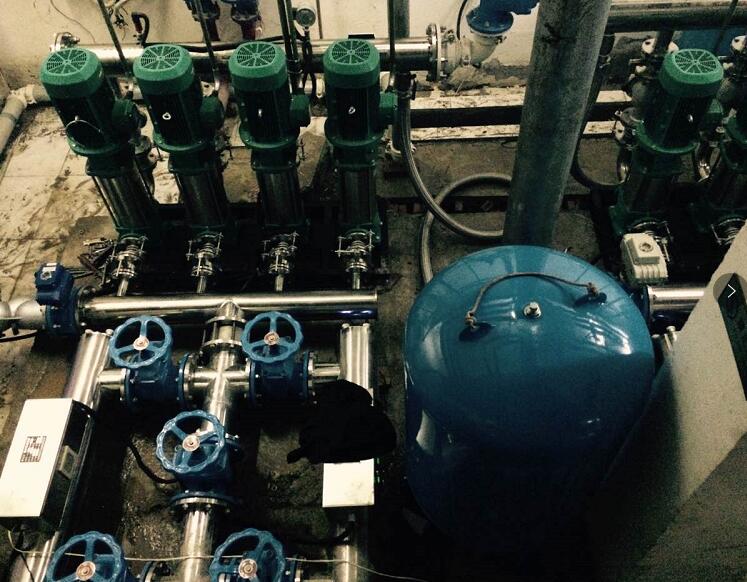

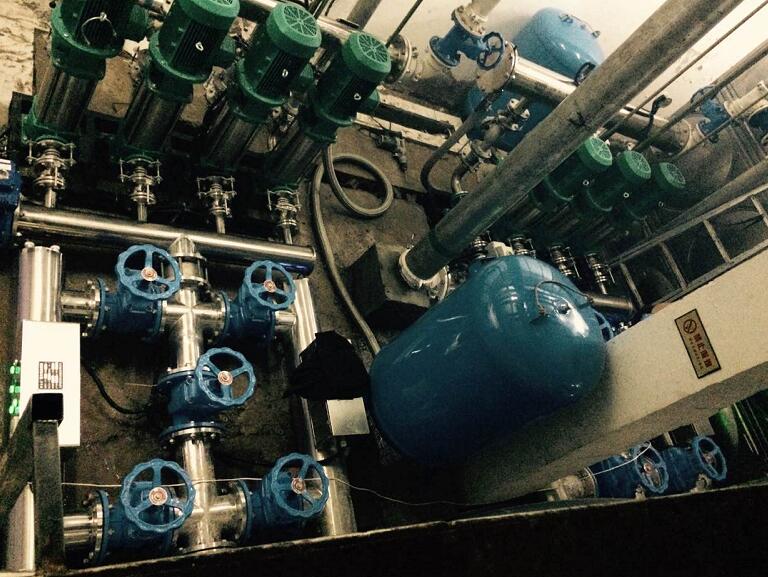

高層住宅變頻供水設備給水泵房的給水管道布置與樓房的性質、結構、用水要求、配水點及室外給水管道位置及給水方式有關，同時還要受供暖、通風、空調及供電等其他建筑設備工程專業設備及管線布置因素的影響。

　　1、二次供水設備給水管路圖式

　　給水管路圖式與高層建筑采用的供水方式、加壓設備設置位置、建筑和結構的布局有關。主要有以下三種基本形式：

　　(1)下行上給式。這種方式是將給水水平干管敷設于地下室頂棚、室內管溝、各分區下部技術層內(或各分區底層的吊頂內)，自下向上供水。該方式適用于無水箱給水和底層直接由市政管網直接供水方式。若建筑采用高位水箱給水方式，將給水管路布置成下行上給的管路圖式，則會由于供水設備的管路長，水頭損失大，而需提高高位水箱的設置高度。

　　(2)上行下給式。這種方式是將給水水平干管設于各分區上部技術層或吊頂內，自上向下供水。

　　該方式適于高位水箱給水系統，由于供水管路較下行上給式短。水頭損失小。

　　(3)環狀式。

　　對供水安全性要求較高的高層建筑，各分區內無塔供水設備的水平干管和立管相互連接成環，組成環狀水平干管或環狀立管(或水平干管和立管均組成環狀)。

　　2、給水管道的布置要求

　　(1) 確保供水安全和良好的水力條件，力求經濟合理。高層建筑一般不允許間斷供水，其給水引人管應不少于兩條，并應從建筑不同側引人，在室內管道連成環狀或貫通樹枝狀，進行雙向供水。如只能同側引人，兩條引人管間距不得小于l0m，并在連接管上設閥門，或者采取設貯水池(箱)，增設第二水源等保證安全供水措施。

　　引入管、主干管、立管應盡量布置在用水量較大或不允許間斷供水的配水點附近，既利于安全供水又可避免不合理的轉輸流量，減少大口徑管材。

　　管道盡可能與墻、梁、柱平行布置，呈直線走向，力求管線布置的最短，以避免水流遷回及減少工程量。

　　(2) 保證管道不受損壞。給水埋地管道應避免布置在可能受重物壓壞處，管道不得穿越生產設備基礎。如遇特殊情況必須穿越時，應與有關專業協商處理。

　　給水管道不宜穿過伸縮縫、沉降縫。若必須穿過時，應采取如下保護措施：

　　①軟性接頭法，即用橡膠軟管或金屬波紋管連接沉降縫、伸縮縫兩邊的管道。此法適用于水溫低于80℃的管道。

　�、诮z扣彎頭法。在建筑沉降過程中，兩邊的沉降差由絲扣彎頭的旋轉來補償，適用于小管徑的管道。

　�、刍顒又Ъ芊�，即在沉降縫兩側設支架，使管道只能垂直位移，不能水平橫向位移。

　　給水管道不允許布置在煙道、風道和排水溝內，不宜穿越櫥窗、壁柜、木裝修，并不許穿過大、小便槽，且立管應離大、小便槽端部不小于0.5 m，給水塑料管道不得布置在灶臺上邊緣。明設的給水塑料立管距灶臺邊緣不得小于0.5 m，距燃氣熱水器邊緣不宜小于0.2 m，達不到此要求時，應有保護措施。

　　建筑物內埋地生活給水管與排水管之間的最小凈距，平行埋設時應不小于0.5 m，交叉埋設時應不小于0.15 m，且給水管應在排水管的上面。

　　(3) 不影響生產安全和建筑空間使用。給水管道不應穿越變配電房、通信機房、大中型計算機房、計算機網絡中心、音像庫房等遇水會損壞設備和引發事故的房間。

　　給水管道不得防礙生產操作、交通運輸和建筑物的使用。管道不得布置在遇水易引起燃燒、爆炸和易損壞的原料、產品和設備上面。并應盡量避免在生產設備上方通過。

　　當給水管結露會影響環境，引起裝飾、物品等受損害時，給水管道應做防結露保冷層，防結露保冷層的計算和構造，按現行的《設備及管道保冷技術通則》執行。

　　(4) 便于安裝維修。管道與管道、墻、梁、柱及設備之間應保持一定的間距。
